一、沖槽機控制系統工作介紹
數控沖槽機的沖槽執行機構主要由分度工作臺和主電動機帶動的沖頭組成。沖頭在主電動機的帶動下做上下往返的沖槽運動,分度工作臺配合沖頭做圓周分度運動,完成整個沖槽加工過程。整個運動過程中,控制系統根據主電動機編碼器的數值,通過伺服電動機控制分度工作臺完成精確的分度運動。
?。_槽機控制系統)
二、沖槽機控制系統結構

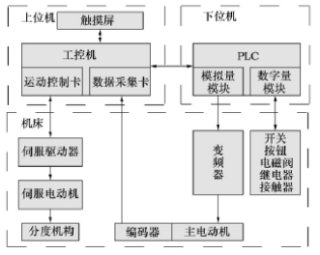

數控沖槽機控制系統的硬件主要由以工控機為核心的上位機和以PLC為核心的下位機兩個部分組成。
(沖槽機控制系統)
上位機部分包括工控機、觸摸屏、運動控制卡、數據采集卡以及伺服控制系統,數據采集卡的主要功能是用來獲得主電動機編碼器的數值,運動控制卡控制交流伺服系統,實現了伺服電動機的快速高精度的定位。
(沖槽機控制系統)
下位機部分是PLC以及其數字量模塊和模擬量模塊。
整個沖槽加工過程是通過數據采集卡讀取主電動機編碼器的數值來協調分度工作臺和沖頭之間的運動,完成整個沖槽加工過程。
三、沖槽機控制系統的作用
數控沖槽系統采用以工控機為核心的上位機和以PLC為核心的下位機,既發揮了工控機對數據的快速處理和儲存能力,又體現了PLC在邏輯控制上的優勢。
?。_槽機控制系統)
該控制系統簡化了數控沖槽加工的操作流程,降低了對操作人員要求,提高了生產效率,同時在沖頭定位以及間歇沖槽等方面做出了一定的改進。

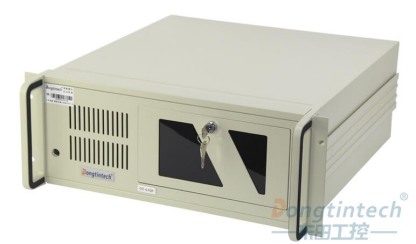

(東田工控機)
四、東田工控機推薦
東田工控作為工控機廠商領導品牌,所打造的面向沖槽機控制系統行業的專業工控機硬件產品方案,可在嚴苛工業環境中穩定持續工作,可便捷實現承上啟下的硬件整合,整個系統的協調發力,可靈活對接多設備的應用環境,目前基于東田工控高品質工控機的沖槽機控制系統計算機硬件。
(東田工控)

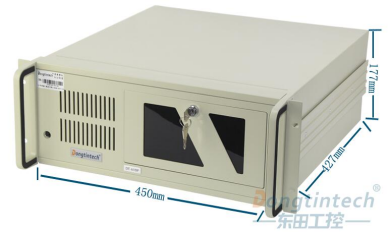

【慧采】東田【酷睿2代】工控機主機IPC-610研華A21H61芯片組6串口雙網口服務器工業電腦DT-610P/A213年質保I5-3450/8G/1T【3年質保13%增值稅】VGA/DVI雙顯,4PCI,2千兆網口,6串口,10USB,1并口。

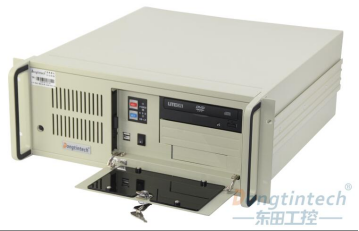

?。|田工控機)
五、東田工控機的特點
1.原裝整機、3C認證、三年質保。
2.主板采用研華SIMB-A21主板,是一款高性能、高可靠性、可擴展功能接口資源豐富的ATX工業級高端主板,廣泛應用于多串口領域、工業自動化等行業。
3.4U機架式機箱內部結構設計,可以得到強大的空間擴展性可選4個SATAII接口,4個PCI擴展槽等。
4.支持4個PCI/2個PCle擴展槽,可根據需求擴展,支持獨立顯卡、多串口卡、并口卡、運動控制卡等擴展卡。

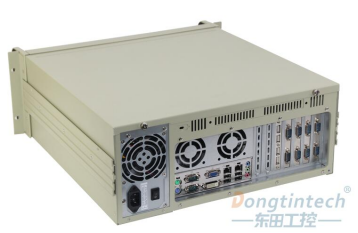

?。|田工控機)
5.LGA1155構架,支持英特爾酷睿M3代I3/15/17處理器。
東田科技已經交付了數百個涵蓋不同行業的工控機解決方案,積累的專業知識使我們能夠快速理解客戶的需求,從而提供合適的工控機產品,并支持定制化服務,以節省客戶的開發時間和成本。
